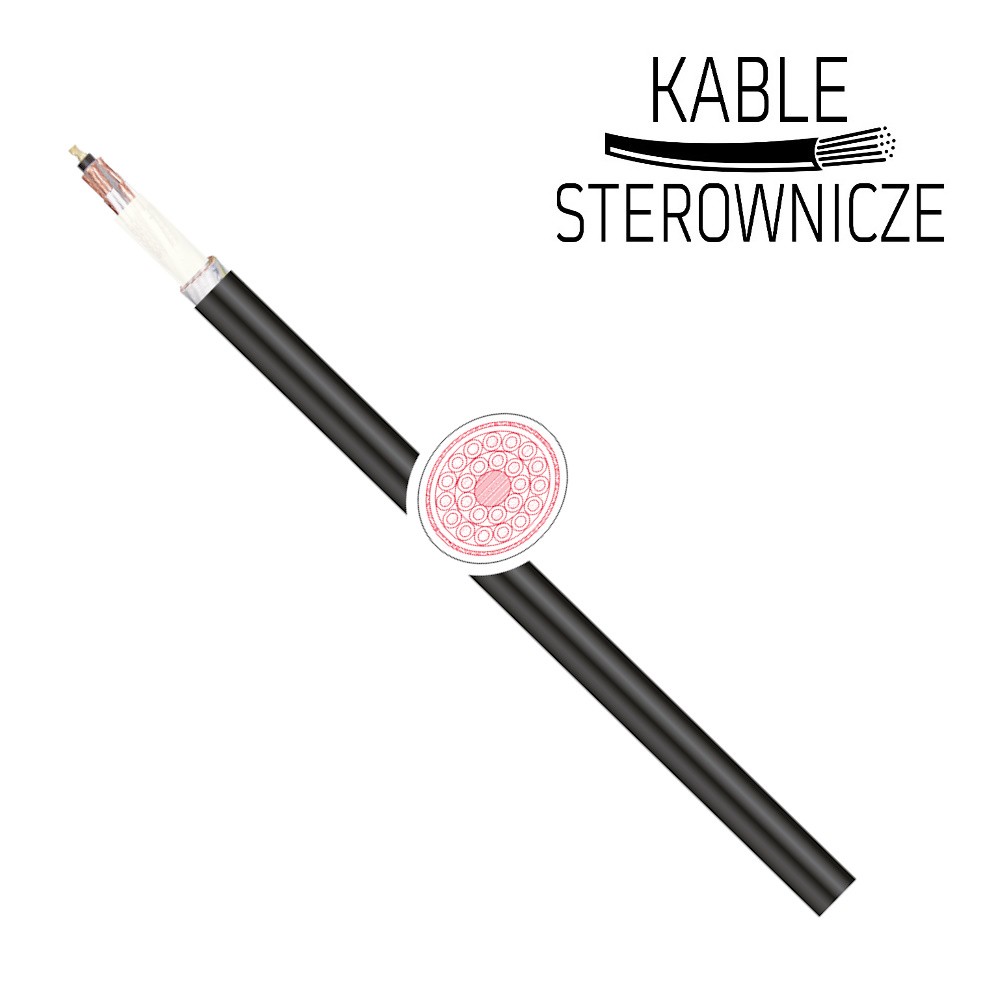

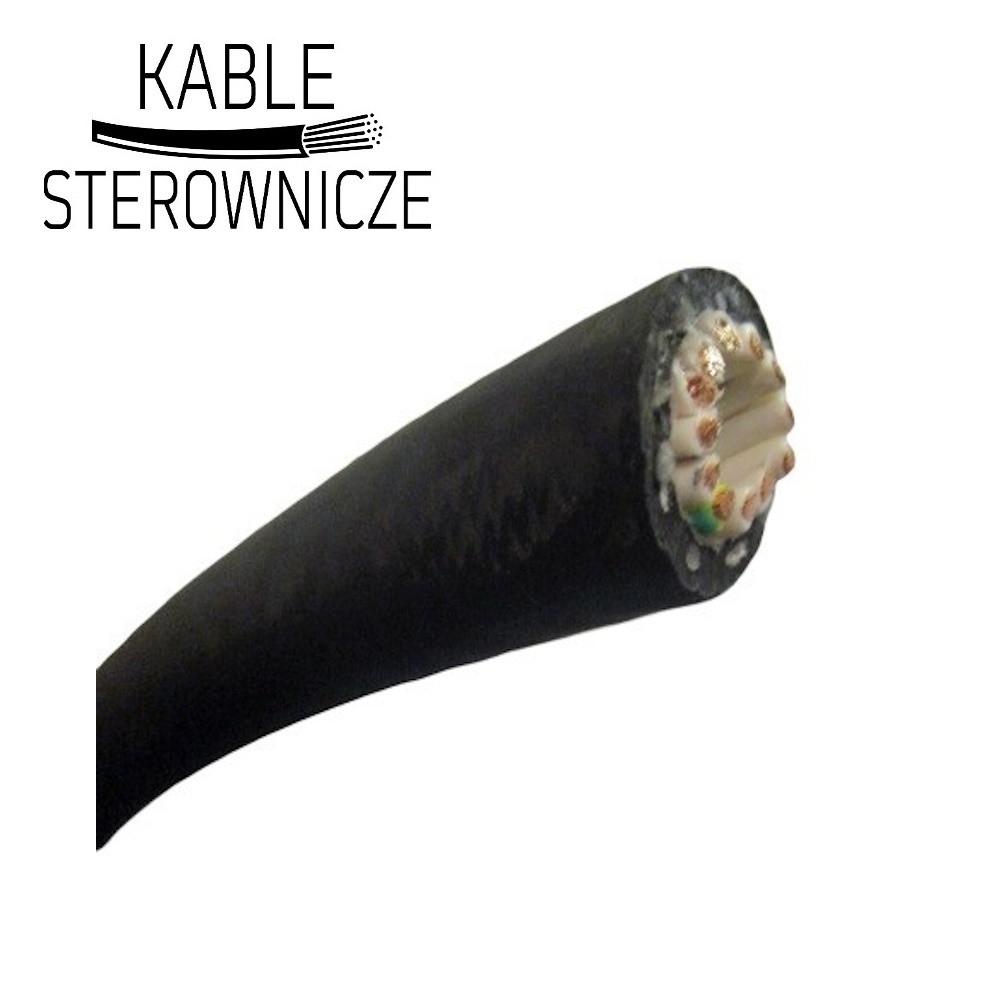

REELTEC PUR-HF-J 4x1,5 Przewód nabębnowy dźwigowy - odcinek 50m

Zastosowanie:

Przewód bębnowy o symbolu REELTEC PUR-HF-J 4x1,5 stosowany jest głównie w zwijakach kablowych oraz dźwignicach. Dzięki specjalnej konstrukcji opartej na centralnym elemencie nośnym na bazie tekstylu, oraz specjalnym oplocie przeciwskrętnym z siatką poliestrową przewód jest odporny na obciążenia wzdłużne. Przewód do dźwignic REELTEC PUR-HF-J 4x1,5 stosowany jest wszędzie tam, gdzie wymagana jest wyjątkowa odporność mechaniczna. Przeznaczony jest zarówno do układania w warunkach suchych, wilgotnych i mokrych pomieszczeniach, jak i do zastosowania na zewnątrz.

Dodatkowa zaleta:

Możliwość zastosowania w instalacjach wodnych (z wyłączeniem wody pitnej) – max. głębokość zanurzenia 50m.

Zakres zastosowania:

• w dźwignicach

• w zwijakach kablowych

• w przenośnikach

• w silnikach kolejowych

• w maszynach rolniczych

Dane techniczne:

• budowa żył - żyła miedziana wielodrutowa niepobielana

• klasa giętkości - wg DIN VDE 0295 klasa 5 oraz IEC 60228 klasa 5

• izolacja żył – na bazie poliesteru

  oznaczenie żył - do 5 żył izolacja kolorowa wg VDE 0293-308 , od 6 żył
  izolacja biała z nadrukowanymi czarnymi cyframi, z
  żółto-zieloną żyła ochronną żo

• element nośny – centralny element tekstylny

• skręt – żyły skręcone równolegle

• powłoka wewnętrzna – poliuretan

• kolor powłoki zewnętrznej – czarny

• napięcie nominalne – 0,6/1kV

• napięcie pobiercze – 2,5kV

• min. promień gięcia w połączeniach stałych – 6 x d

• min. promień gięcia w połączeniach ruchomych – 6 x d

• prędkość – podczas zwijania do 180m/min oraz w zwijaniu pionowym do 120m/min

• kąt skrętu +/- 50 °/m

• wytrzymałość na rozciąganie – bez elementu wzmacniającego max 25 N/mm²

• temperatura w połączeniach stałych - 50 °C / +90°C

• temperatura w połączeniach ruchomych - 40 °C / +90°C

• maksymalna temperatura pracy żyły +90°C

• zachowanie w ogniu – wg IEC 60332-1

• olejoodporność – wg EN 60811-2-1

• standard – wg DIN VDE 0250

• średnica zewnętrzna: 10,0 - 11,2

• symbol katalogowy: 3004003
